磁簧开关

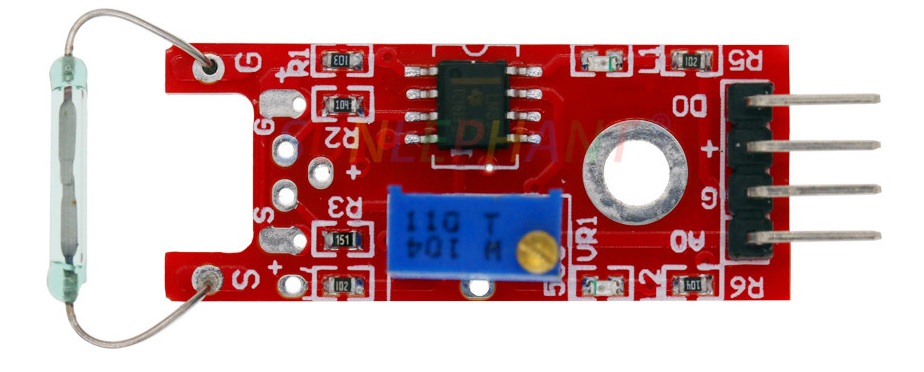

磁簧开关是一种小型电气开关,通常由接近磁场通过施加的磁场进行操作。本次实例使用的磁簧开关模块如下:

在这里插入图片描述

1、硬件准备

  • Arduino UNO 开发板一块
  • 杜邦线若干、数据线一条
  • 数据线一条
  • 磁簧开关模块一个
  • 强力磁铁一个

该模块具有数字和模拟输出。 微调器用于校准传感器的灵敏度。模块由一个2x14mm常开簧片开关,一个LM393双差分比较器,一个3296W-104微调仪电位计,六个电阻器和两个LED组成。 该开发板具有模拟和数字输出,工作电压为3.3V-5V。

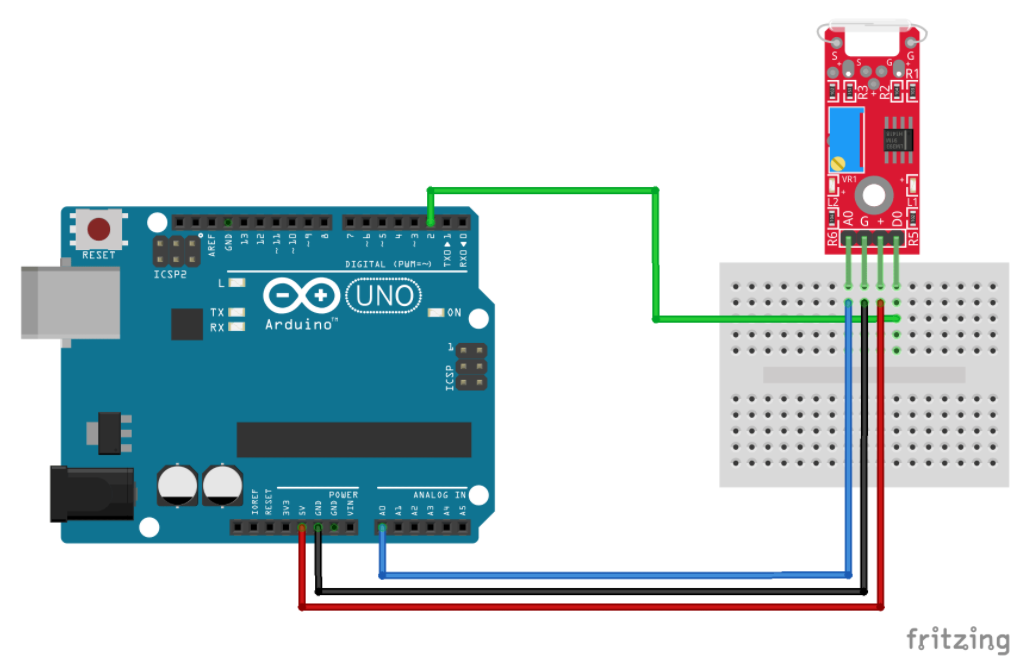

与Arduino UNO开发板接线如下:

在这里插入图片描述

引脚对应如下:

模块
